Гибка листового металла — это ключевая технология в современном машиностроении и производстве, позволяющая создавать детали сложной формы с высокой точностью и повторяемостью. Для выполнения этих задач используется разнообразное оборудование: гибочные прессы, листогибы с поворотной балкой и высокопроизводительные панелегибы.

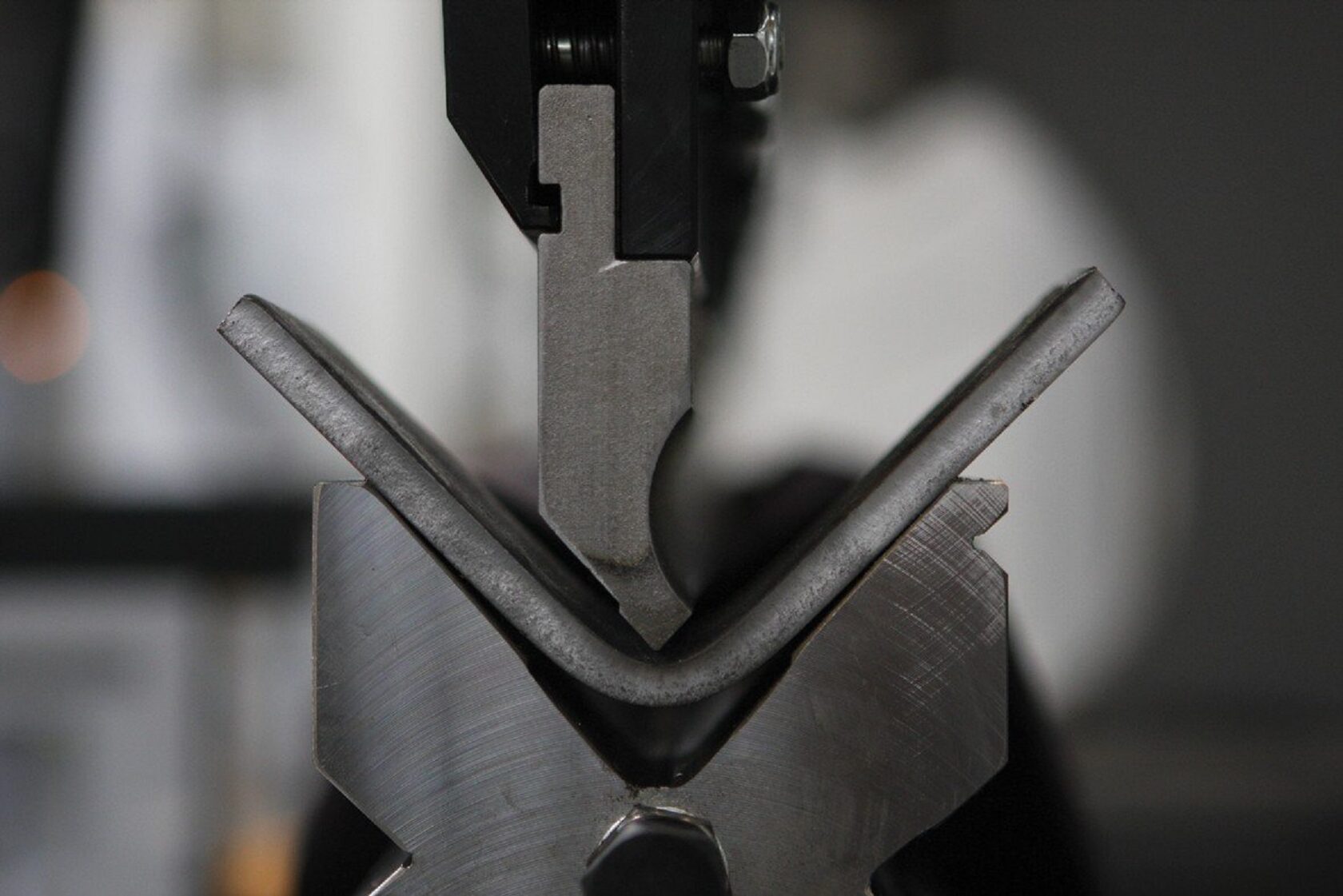

Принцип действия гибочного пресса
Процесс гибки на прессе последователен и включает несколько основных этапов:
- Позиционирование: Заготовка точно размещается на столе под инструментом.
- Прижим: Металлический лист надежно фиксируется для предотвращения смещения.
- Гибка: Пуансон оказывает давление на заготовку, деформируя ее в матрице под заданным углом.
- Подъем поворотной балки: После гибки балка отводится, позволяя беспрепятственно извлечь готовую деталь, даже сложной геометрии.
Эта технология, особенно с использованием поворотной балки, обеспечивает высокую точность и позволяет работать с деталями, имеющими сложные последовательности гибов.
Типы гибочных прессов
Существует три основных типа гибочных прессов, отличающихся приводом, производительностью и экономичностью:
- Гидравлические: Классический и проверенный тип прессов.
- Сервогидравлические: Современное решение, которое на 30% производительнее и экономичнее по энергопотреблению по сравнению с традиционными гидравлическими прессами.
- Электромеханические: Наиболее прогрессивный тип. Они демонстрируют на 40% более высокую производительность и на 40% меньшее энергопотребление, чем гидравлические аналоги. Кроме того, они отличаются низкой стоимостью владения и простым обслуживанием.
Специальные решения: роботизация
Для максимального повышения эффективности производства гибочные прессы часто интегрируют в автоматизированные комплексы. Роботизированная ячейка typically включает:
- Гибочный пресс.
- 6-осевой промышленный робот.
- Пневматический захват для манипуляции заготовками.
- Рельсовые пути для расширения рабочей зоны робота.
- Стол для центрирования и стол для переворота детали.
- Системы автоматической загрузки и разгрузки.
- Электрический шкаф управления.
- Система защиты оператора.
Такая автоматизация позволяет создать полностью автономное производство с минимальным участием человека.
Листогибы с поворотной балкой
Это оборудование предлагает уникальные преимущества для определенных задач:
- Удобство работы с крупногабаритными заготовками.
- Отсутствие необходимости в частой смене инструмента.
- Более точный результат по сравнению с гибкой «воздушным» способом (air bending).
Панелегибы: высокая производительность и точность
Панелегибы предназначены для массового производства и отличаются:
- Высокой повторяемостью параметров деталей.
- Высокой производительностью.
- Автоматизацией процесса гибки.
- Повышенной точностью по сравнению с гибкой «воздушным» способом.
Существует несколько типов панелегибов:
- Тип А: Смена инструмента вручную, низкая стоимость, высокая производительность. Переналадка между деталями разной длины и ширины также выполняется вручную.
- Тип С: Оснащены системой автоматической смены инструмента, что обеспечивает высокую производительность и быстрый переход между разными параметрами деталей.
- Тип Е: Представляют собой комплексные автоматизированные линии, включающие:
- Автоматическое складирование материала.
- Автоматический раскрой (на комбинированных, лазерных или пробивных станках).
- Автоматическую сортировку заготовок и обрезков.
- Полностью автоматическую гибку и переналадку.
Сферы применения
Оборудование для гибки металла широко используется в различных отраслях промышленности для производства:
- Офисной и металлической мебели
- Фасадных систем и стальных дверей
- Лифтового оборудования
- Кухонной и бытовой техники
- Электротехнических шкафов
